液压卡盘的安装方法(完整篇)

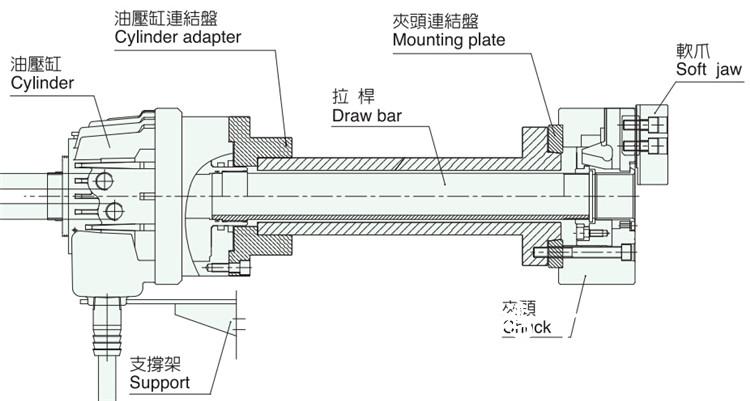

一、中空液压卡盘装配示意图

二、中空液压卡盘的安装方法

1、将拉杆安装于回转油缸上

   传入拉杆只回转油缸之活塞牙内，直至活塞底止。（如未达到位置将会损坏活塞之螺旋止挡锁）

2、将回转缸装与主轴上(回转缸连接板)

   检查回转缸有无偏摆及管路是否正常，设定油压力于低压状态(0.4MPa-0.5MPa,4-5kgf/c㎡);使活塞运动2-3次后停置于前端，而后关掉电源。

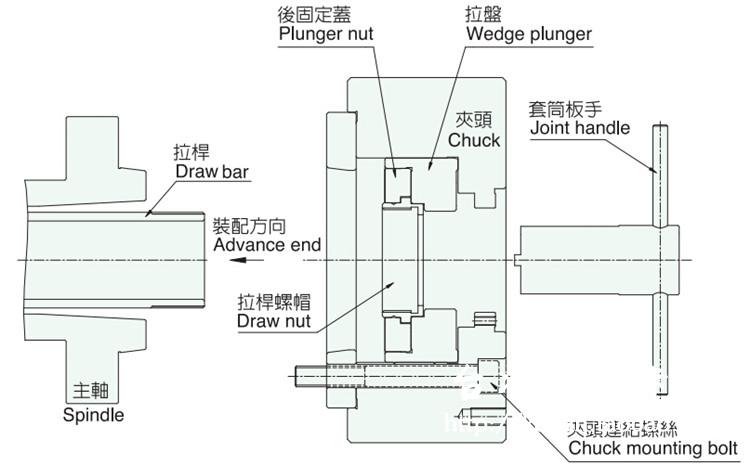

3、安装夹头至拉杆上

  取下夹头至软爪及防尘盖，以1.2.3.号螺丝锁入数牙将套筒扳手置于夹头的中心孔上，拉杆螺帽锁入拉杆，视油压是否在4-5KG f/c㎡之位置，使拉杆做前后动作2-3次，并顺利锁入螺帽；拉杆螺帽锁入拉杆时，如不是很平顺的锁入，重新检查螺牙中心是否倾斜...等 如强制锁入则会造成精度上的误差及螺牙损坏。

4、安装夹头于主轴上

  转动套筒扳手至完全结合于主轴端面。

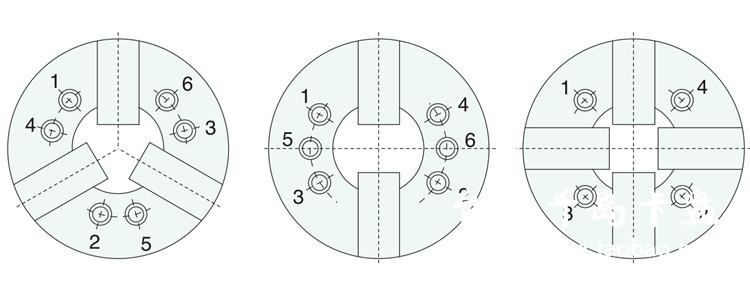

  依下列顺序锁上螺丝1→2→3→4→5→6(如果锁合力量不平均将产生偏摆)；

5、使用套筒扳手调整拉盘位置

   甜着拉盘于本体保持0.5mm-1mm间隙，此时基爪位于开端。

6、安装防尘盖并检测夹头偏摆

  使得夹头外缘及端面偏摆在0.02mm内；

三、中空液压卡盘的分解与清洁

分解中空油压夹头的步骤

为了安全起见，拆下夹头时须使用吊带及吊环。

1.松开锁紧螺丝，并且取出上爪及T型螺帽。

2.取出防尘盖3.用套筒扳手将拉杆螺帽与拉杆分离。

4.将夹头固定螺丝松开，取下夹头。

5.由夹头后面方向取下拉盘。

6.将基爪推向本体中心方向，由本体的后端将其取出。

7.将后固定盖由拉盘内取出，同时将拉杆螺帽取出。

分解后，将各部零件彻底的用柴油来清洁晾干，将本体内的碎屑、杂物...等彻底的清除，另外拉盘及基爪亦是如此的彻底清洁，而后涂上润滑油脂，此时须使用优良润滑油，如果用的润滑油不良将造成夹持力减半或卡住故障。

组合时依照上述的拆卸程序反过来做，单必须确认注意零件的数量及位置都不能有错误。

拉盘组回爪壳时应注意端面刻印的1几号，对准爪壳1号爪的滑槽，这样的组装才正确。

四、液压卡盘润滑保养方法

为了确保夹头在长时间的使用任然有良好的精度，润滑工作是很重要的。

不正确或不适合的润滑将导致一些问题例如：在低压时的不正常功能，夹持力的减弱，夹持精度不良，

不正常的磨损及卡住，所以必须正确的润滑夹头。

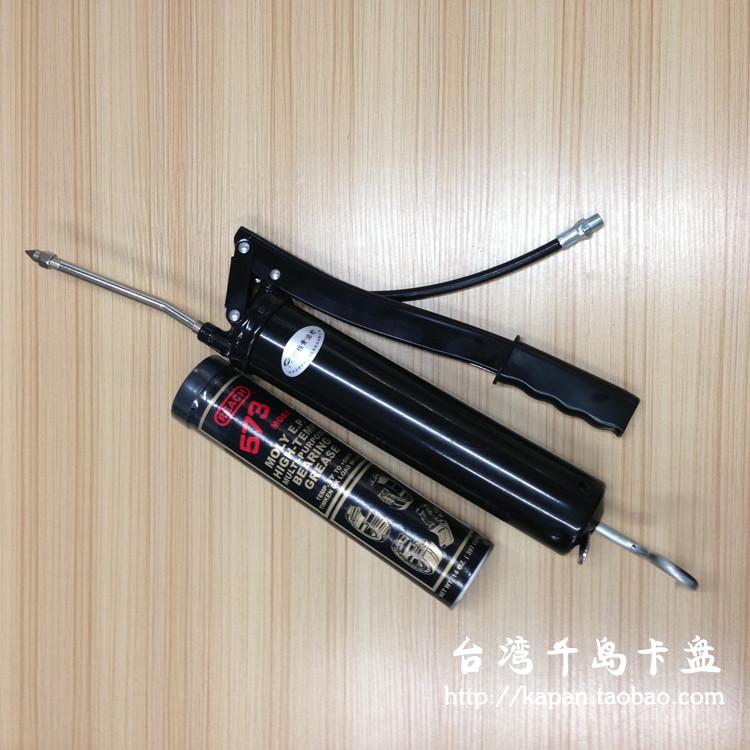

使用夹头润滑油或二硫化钼润滑油。

作业终了时请务必以风枪或类似的工具来清洁夹头本体及滑道面。

使用具有防锈效果的切削油，可以预防夹头内部生锈，万一生锈会降低夹持力，必须要特别注意。

至少每六个月必须将夹头取下做一次彻底的清洁，但如果切削铸铁每二个月至少一次或多次彻底清洁。

检查各部零件有无破裂及磨损之情形，严重者立刻更换新品。

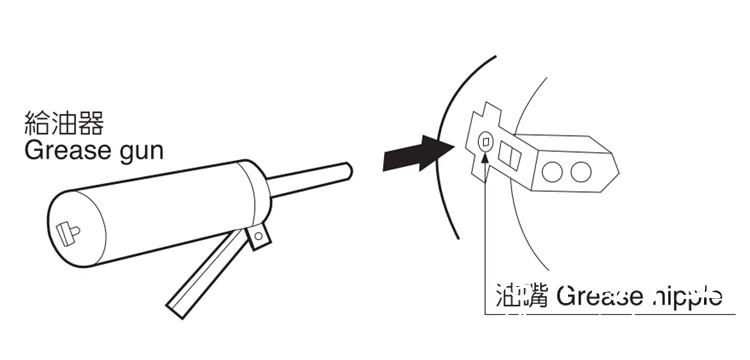

检查完毕后，要充分给油，才能组立。

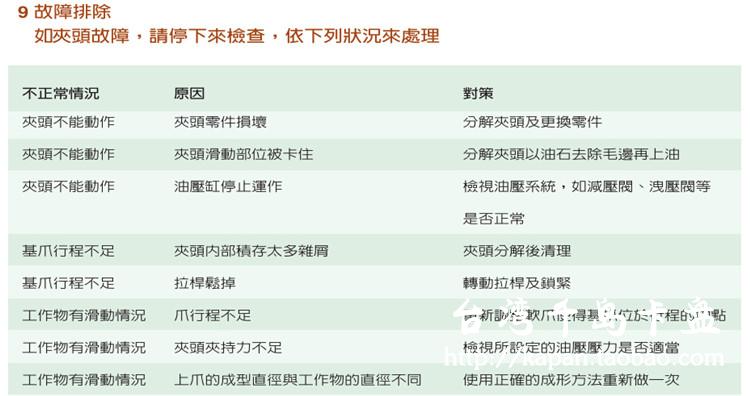

五、液压卡盘常见故障处理方法
